Motor Laminasiya Punch Press

Motor Lamination punch press müxtəlif növ mühərriklərin laminatlı rotorları və statorları üçün nəzərdə tutulmuşdur. Bu yüksək sürət, yüksək dəqiqlikdir. Dəyişiklik dişli növü, cam indeksləşdirici diyircəkli yem geniş yem aralığı üçün təmin edilir. Yüksək Sürətli Preslərimiz, yüksək sürətli Laminasiya Preslərimiz, 25 tondan 500 tona qədər olan Düz Yan Yüksək Sürətli Qoşa Krank Preslərimiz, elektrik mühərriklərinin laminat rotorlarının və statorlarının istehsalında istifadə olunur. Uzun illər boyu böyük ölçülü stator və rotorun möhürlənməsi, generator mühərriki və Sənaye Motoru üçün laminasiya kimi sabit və səmərəli funksiyasını böyük tonajlı pres sahəsində saxlayır.

Sorğu göndərin

Məhsul təsviri

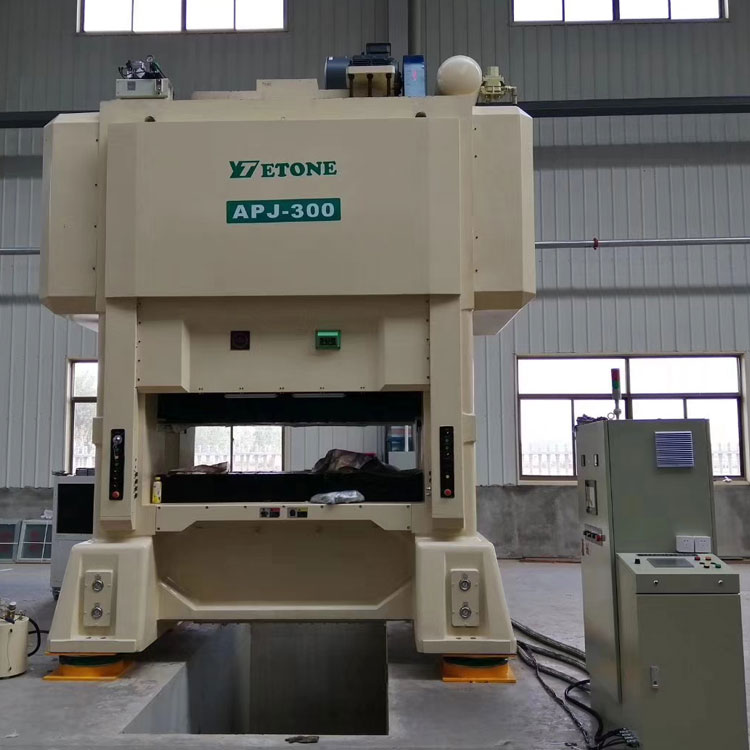

Motor Laminasiya Punch Press

1.Məhsul Girişi

Yaponiyada FAG Almaniya, NSK Yaponiya və ya NTN Yaponiya podşipnikləri kimi Laminasiya Ştamplama Tam Xətt Maşın komponentlərinin istifadəsi, dəstək üzvlərinin uzunmüddətli sabitliyini və işləkliyini təmin etmək üçün onun yüksək dəqiqliyi, yüksək həyat xüsusiyyətləri.

Hal-hazırda daha çox fabrik Laminasiya Ştamplama Tam Xətt Maşından istifadə edir. Çimdik qidalandırıcı Laminasiya Ştamplama Tam Xətt Maşının vacib hissəsidir. Bazarda bir çox növ qidalandırıcı və bir çox üslub var. Hər kəs "qidalandırıcı" sözünün nə demək olduğunu bilir, lakin az adam onu düzgün istifadə edir.

İndi bazarda klip qidalandırıcının bir çox növləri və xüsusiyyətləri var. İlk seçim klip qidalandırıcının quraşdırılmasının əsas məqamlarını bilməkdir. Klipsli qidalandırıcının quraşdırılması istiqaməti soldan sağa olmalıdır. Quraşdırma mövqeyi və avtomatik qidalanma şaftının ucu solda olmalıdır. Onu səhv salmayın. Hot Tags: laminasiya ştamplama tam xətt maşını, yaxşı marka istehsalçısı, yaxşı zavod,

2.Məhsul Parametri

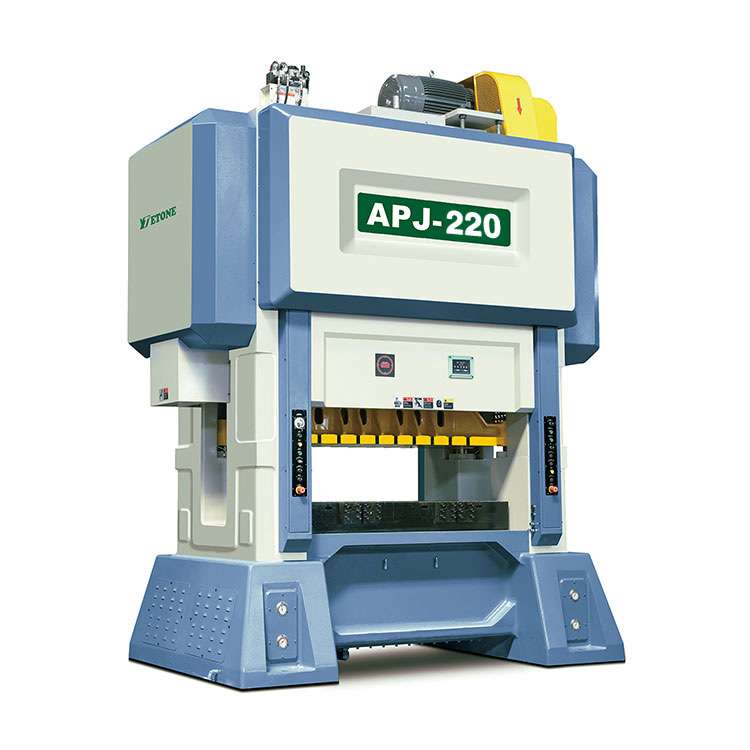

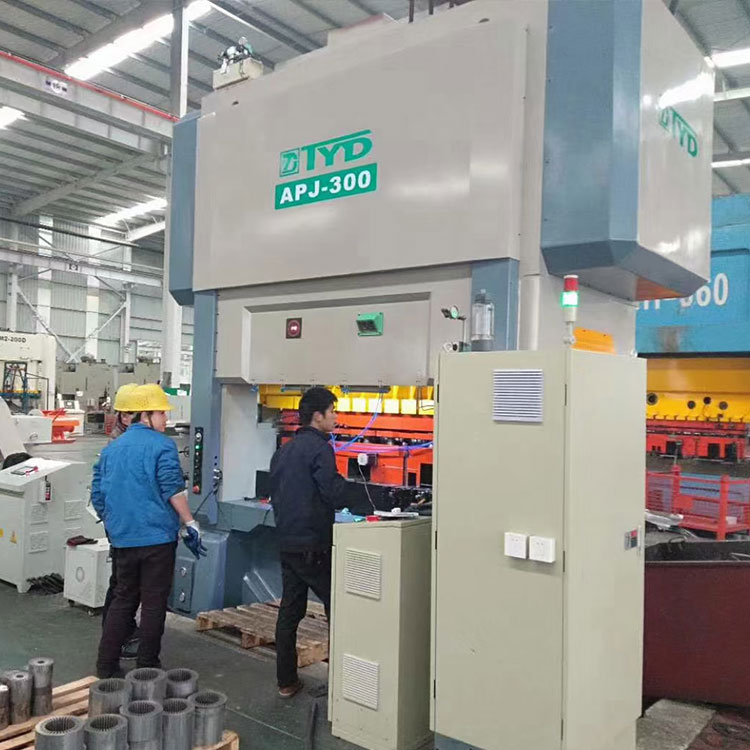

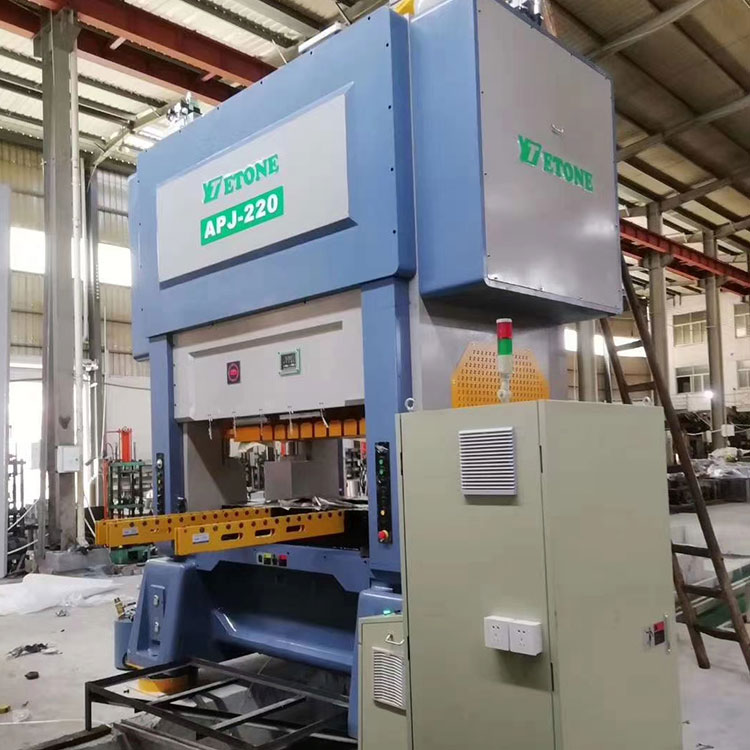

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonaj	ton	220	300	350	400	450
Səyahət	mm	30	30	30	30-50	30-50
Dəqiqədə vuruşların sayı	s.p.m	150-600	150-400	150-350	150-350	150-300
Aşağı masa ölçüsü	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Boşaltma çuxuru	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Sürüşən blok sahəsi	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Kalıbın hündürlüyünün tənzimlənməsi vuruşu	mm	370-420	400-450	400-450	420-480	450-500
Kalıbın hündürlüyünü tənzimləyən motor	kw	1.5	2.2	2.2	3.7	3.7
Qidalanma xəttinin hündürlüyü	mm	200åœŸ50	210åœŸ50	210£«50	220åœŸ50	270åœŸ50
Əsas motor	kw	45	55	55	75	75

3.Periferik Avadanlıqlar


İki başlıq Açıcı	Düzləşdirici	Ötürücü qidalandırıcı

	P = qidalanma uzunluğu
	D=70 (sürücü təkərinin diametri)
	N1=birinci dişlinin dişlərinin sayı
	N2=ikinci dişlinin dişlərinin sayı
	N3=üçüncü dişlinin dişlərinin sayı
	N4=dördüncü dişlinin dişlərinin sayı

Materialın eni	mm	Maks. 150	Maks.200	Maks.300	Maks.400
Materialın xarici diametri	mm	Maks.1200	Maksimum 1200	Maksimum 1200	Maksimum 1200
Materialın daxili diametri	mm	450-520	450-520	450-520	450-520
Materialın sürəti	M/dəq	1-60	1-60	1-60	1-60
Materialın çəkisi		500 kq X 2	1QQQkg X 2	2000 kq X 2	3000 kq X 2
Düzləşdirici rulon	əd	11	11	11	11
Sürücü motor		1,5 kVt	2 2kv	22 kVt	30 kVt

4.İki başlı Açar

Performans təsviri

Model üç hissədən ibarətdir: mil qutusu gövdəsi, mil qutusu və mil qutusu ayrılmaz olan və uzun ox məsafəsinə malik olan daşıyıcı. Kiçik həcm, kiçik yer, rahat yükləmə və çevik istifadə kimi funksiyalara malikdir

Cüt asma quruluşu material rulonunun idarə edilməsinə uyğun olaraq tətbiq edilir və təkrar qidalanmaya imkan verir, doldurulma vaxtına çox qənaət edir, istehsal gücünü yaxşılaşdırır və istehsal xərclərini azaldır. Gücsüz struktur tətbiq edilir ki, bu da təkcə adi düzəldici maşınlarla deyil, həm də yüksək sürətli düzəldici maşınla optimal performans göstərməyə imkan verir.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksimum genişlik	mm	200	300	400	500	600
Materialın qalınlığı	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialın çəkisi	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rolik daxili diametri	mm	450-530	450-530	450-530	450-530	450-530
Maksimum rulonun xarici diametri	mm	1200	1200	1200	1200	1200

5.S tipli Düzləşdirici

performans təsviri

"Elektrik siqnalı---> PC---> invertor---> sürət dəyişikliyi" prosesi ilə S tipli və ya U tipli düzəldici, təxminən 60 m/dəq sürətlə mətbuatla tam sinxronizasiya etməyə imkan verir. Model iki başlı material çərçivəsi ilə təchiz olunub, onu idarə etmək asandır və yüksək sürətli preslə tamamilə sinxronlaşdırıla bilər. Ötürücü qidalandırıcının istifadəsi daha yaxşı performans təmin edir.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maksimum genişlik	mm	200 300	400 500 600
Materialın qalınlığı	mm	0 3- 1.6
Rolik daxili diametri	mm	1200
Nivelirləmə sürəti	m/dəq	60
Motor	HP	2 2	3 5 75
Woå ¤ng gərginlik		ACüç fazalı22 0Væˆ–ACüç fazalı380V	AC üç fazalı 220V və ya AC üç fazalı 380V
